本日は、MSシャーシのストッククラスマシンの紹介をして行きます。「ストッククラス」とは、TAMIYA公式レギュレーションで、パーツ無加工ポン付けで作るマシンになります。
無加工ですが、何をどう配置するかでマシンの性能が大幅に変わります。無加工レギュレーションでMSシャーシを使っている人は少ないかと思いますが、初心者の方が今後「MSフレキ」という改造に辿り着くまでの第一歩としても良いのではないでしょうか☆

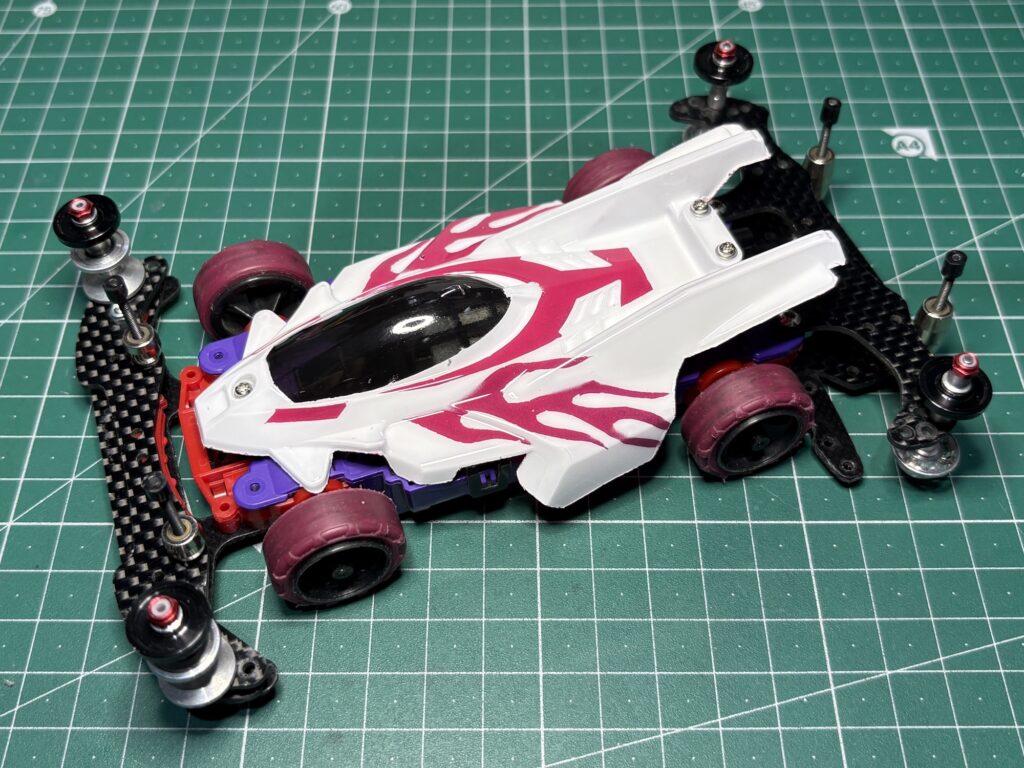

それでは、今回私が作成した「MSシャーシのストッククラスマシン」をご紹介させて頂きます。
はじめに
今回は「MSシャーシ」を使って行きます。

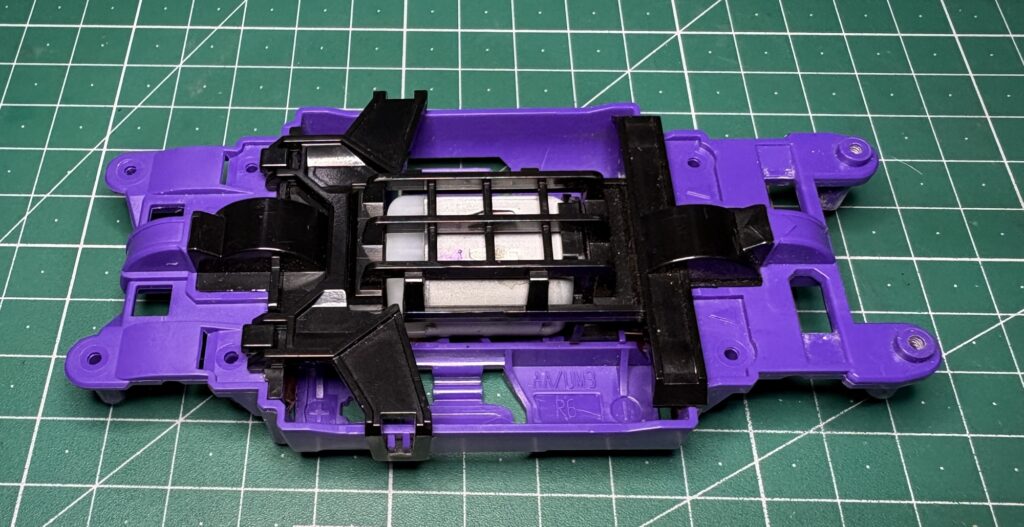

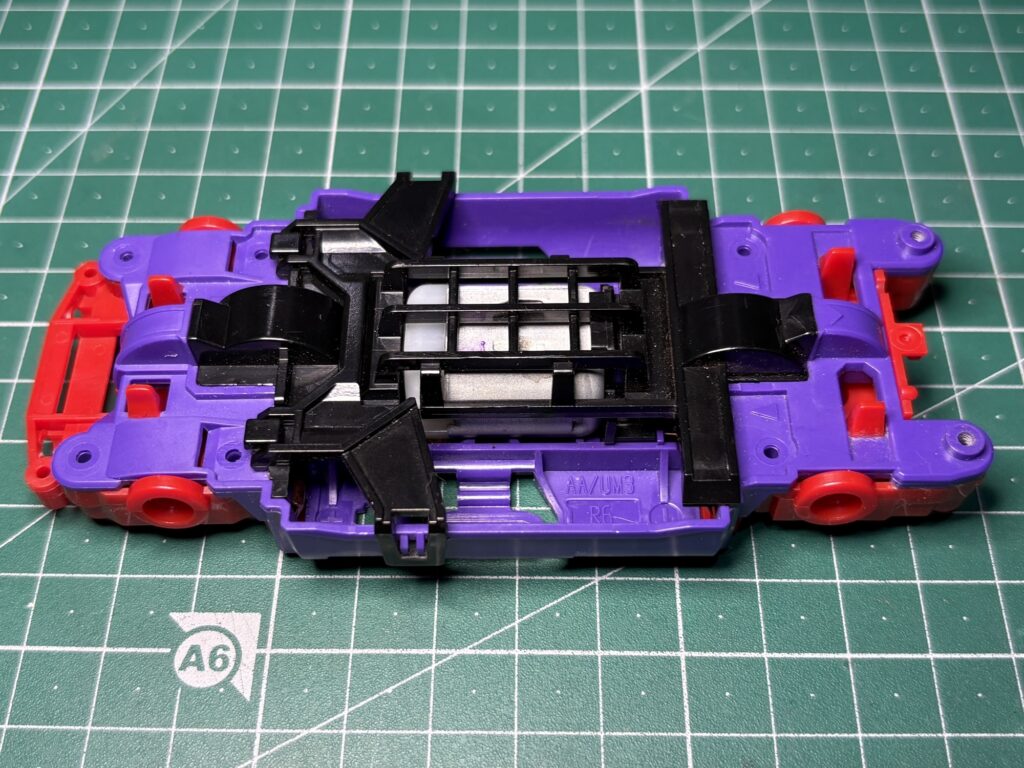

シャーシは紫色の軽量センターシャーシを使います。

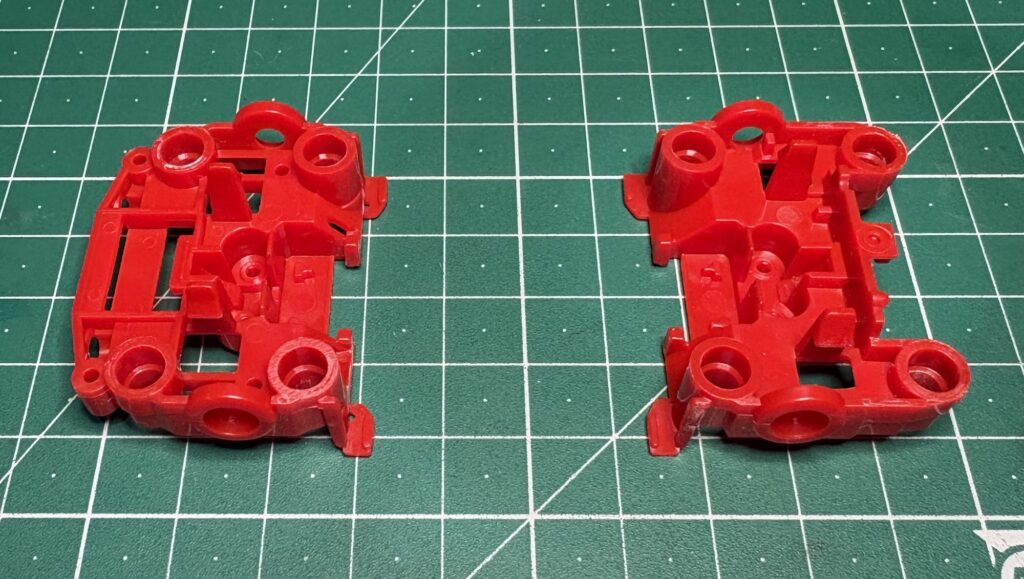

前後ユニットは、バンパーレスに出来るこちらのパーツを使って行きます。
紫のシャーシに赤のバンパーレスユニットという事で、毒々しい色合いになりましたね(＞人＜;)
それでは、マシンの詳細を見て行きましょう☆
MSシャーシのストッククラスマシンの説明
ボディ

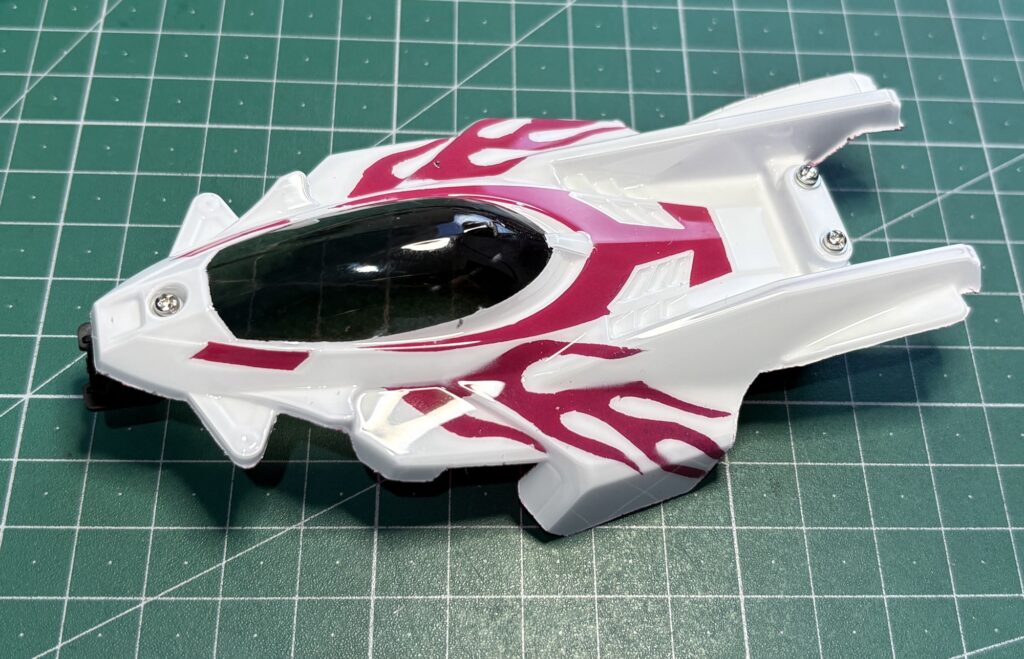

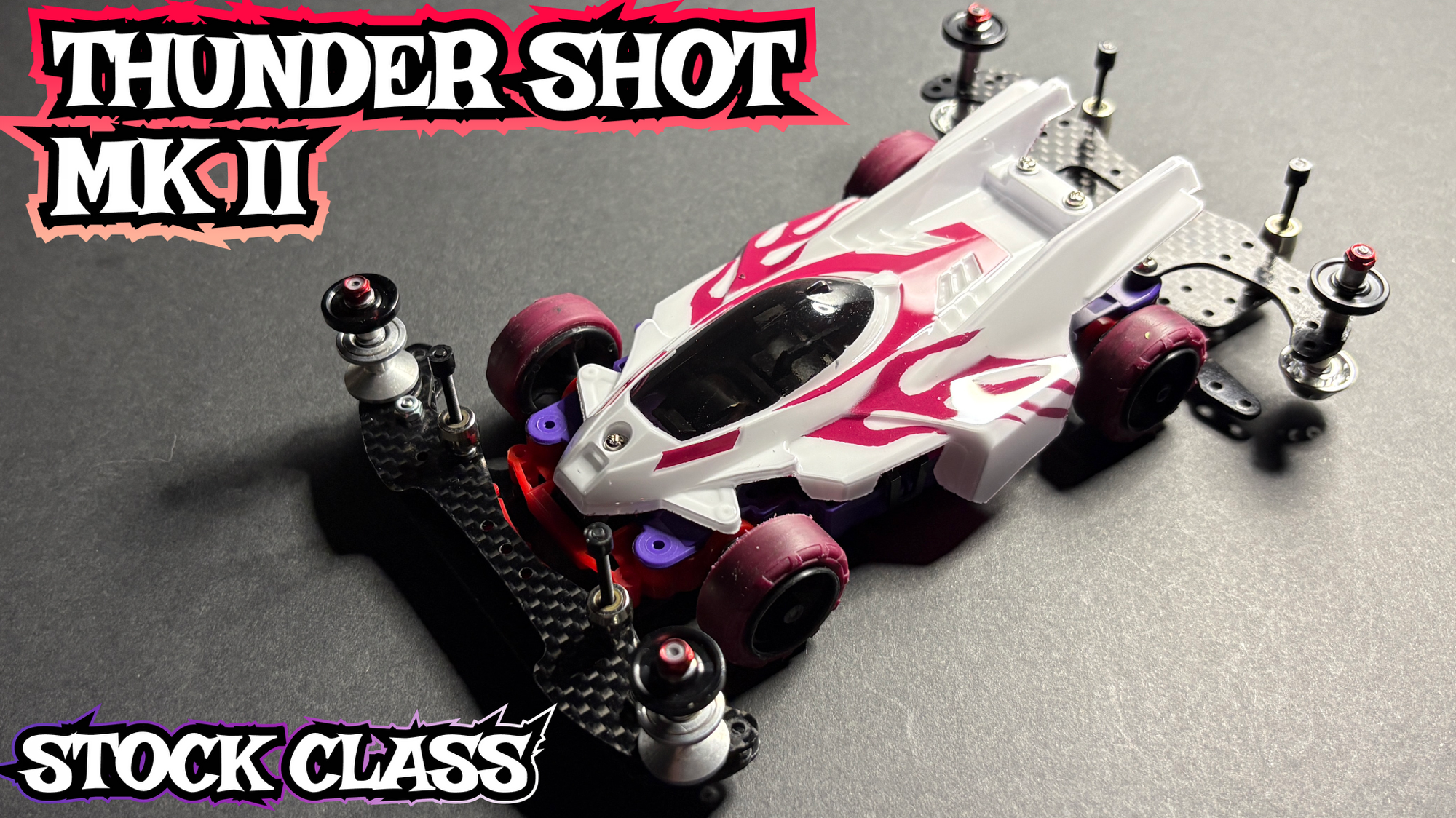

今回は、「サンダーショットMK II」のクリアボディを使って行きます。
白をベースに、マスキングしたファイヤーパターン部分はチェリーレッドを入れてみました☆
毒々しい車体とマッチングした、まるで悪役のレーサーが使ってそうなマシンに仕上がりましたwww
足周り

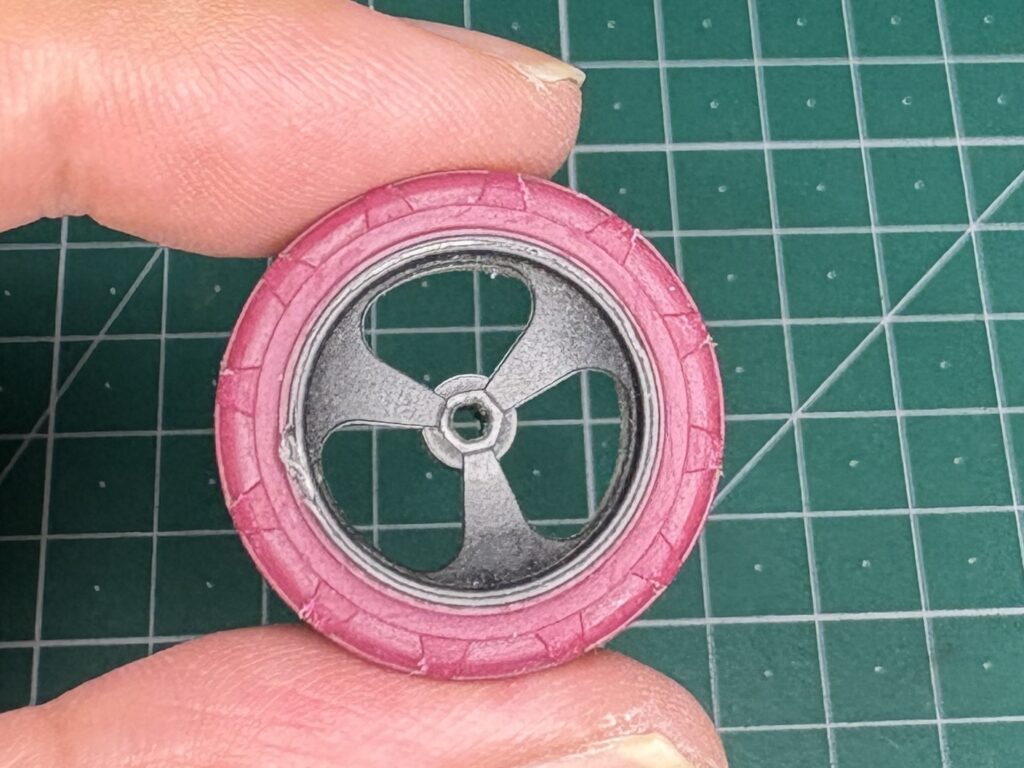

タイヤは Φ24mm径の 「ローフリクション小径ナロータイヤ」を使います。
ホイールは抜けにくくする為、「ホイール穴貫通」をしておきます。

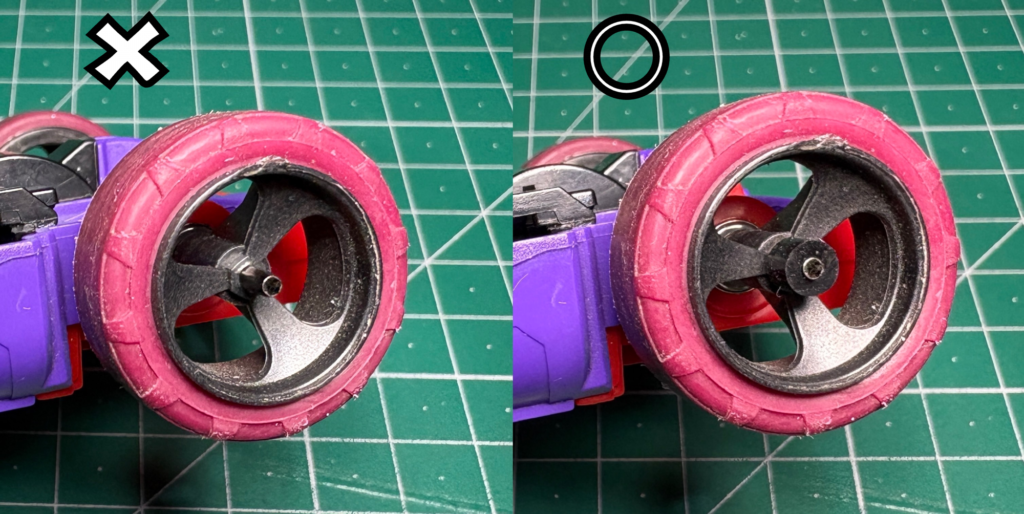

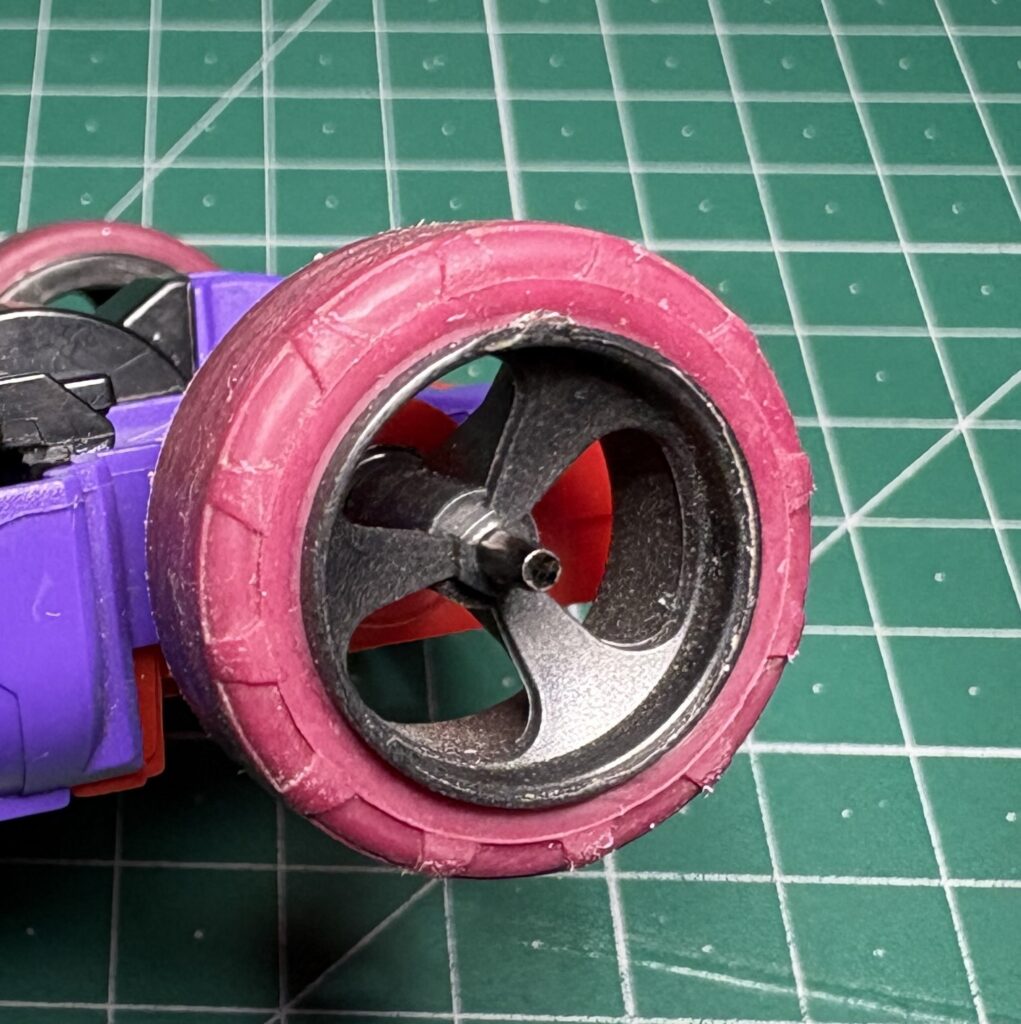

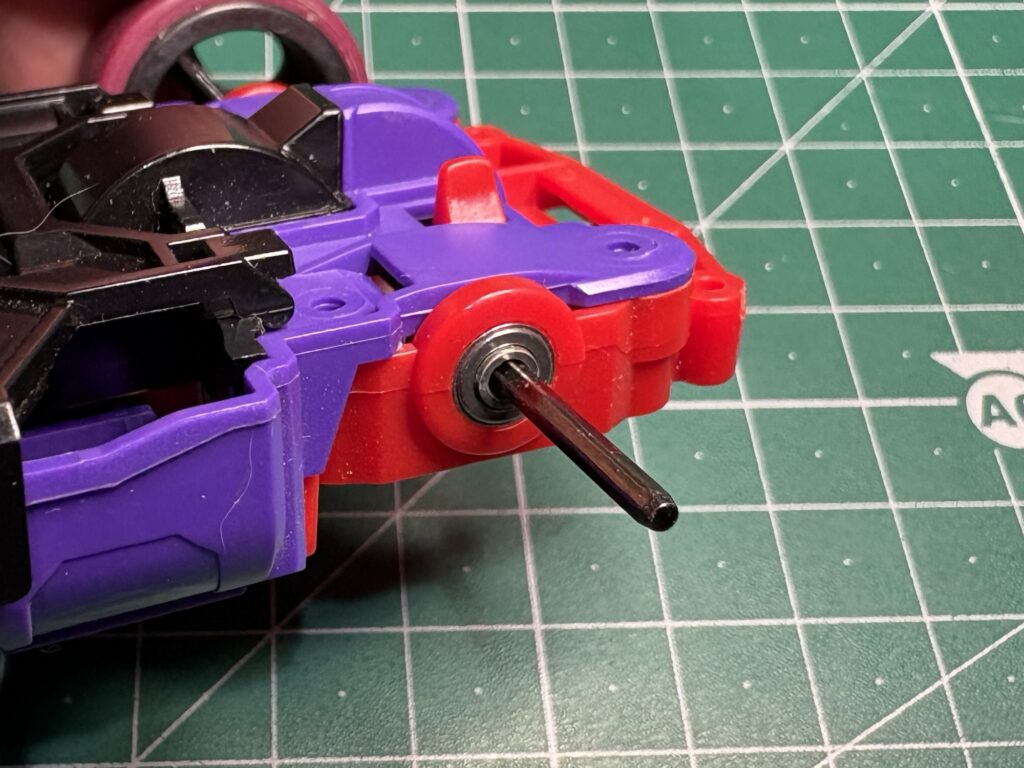

シャフトは「72mm 強化シャフト」を使いますが、今回のホイールの場合にはマシンに装着すると、シャフト先端が両側に飛び出しますので、
このようにゴム管等で保護するようにして下さい。
ホイール穴貫通の方法↓↓
車軸には
「丸穴ボールベアリング」を使用します。よく脱脂してから使うようにして下さい☆
ベアリングの脱脂方法↓↓
フロント周り
まずはローラー構成から

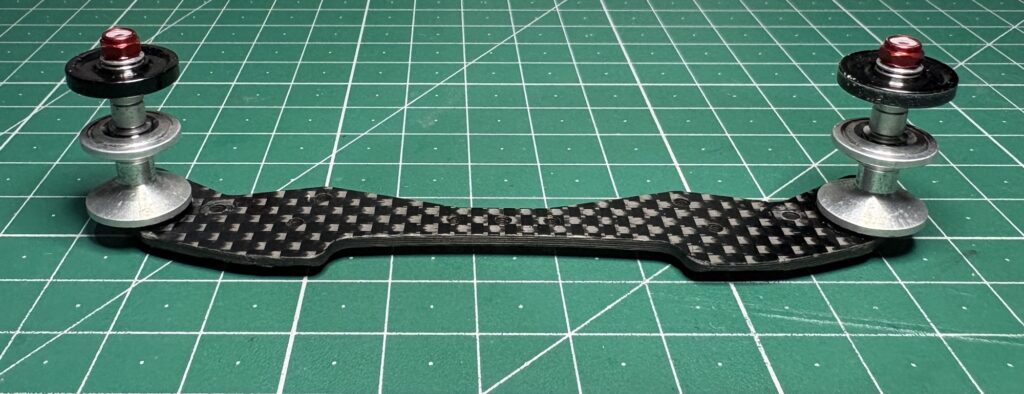

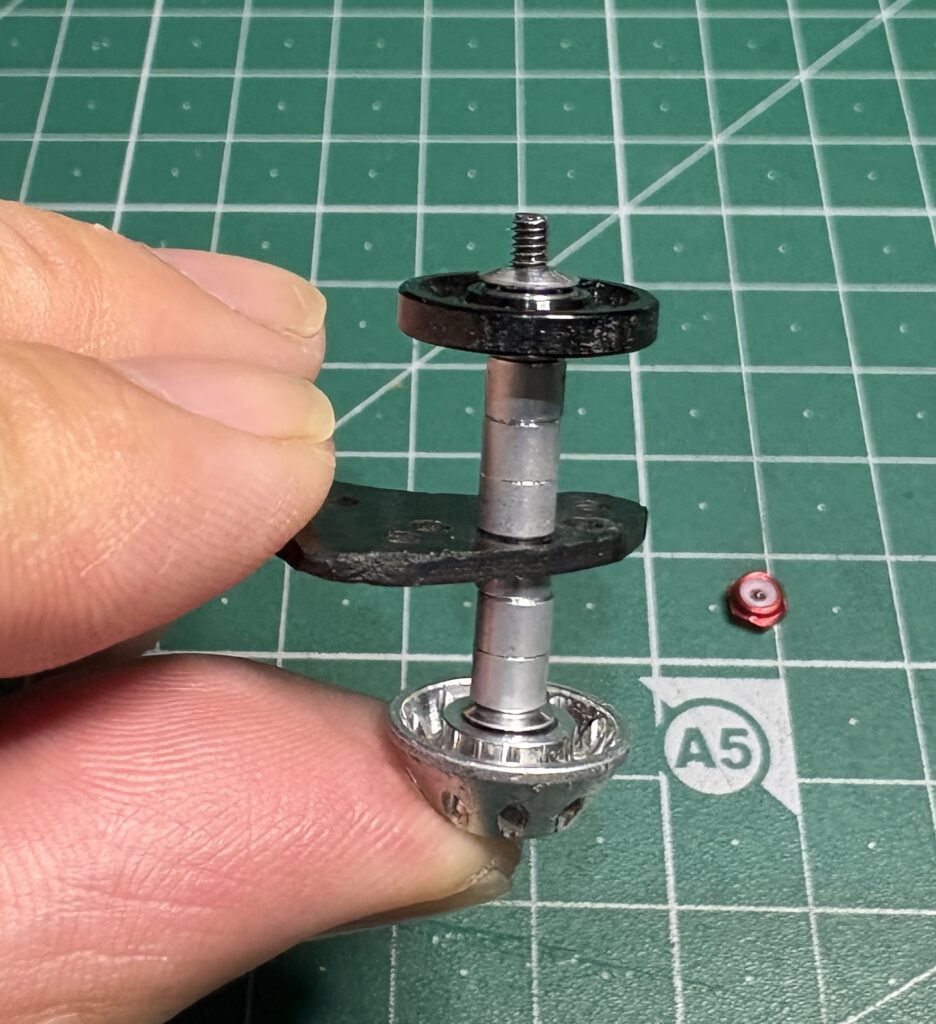

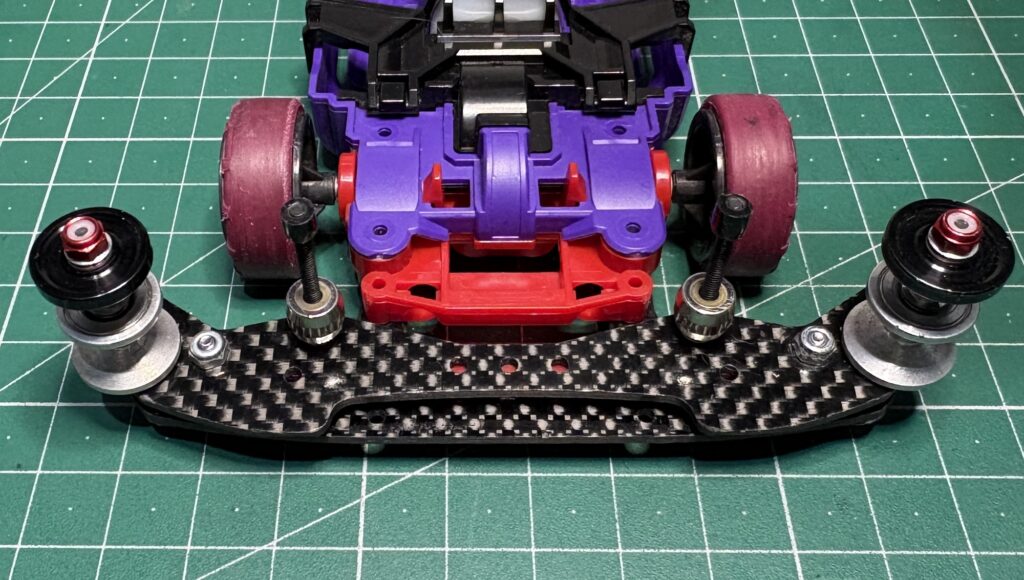

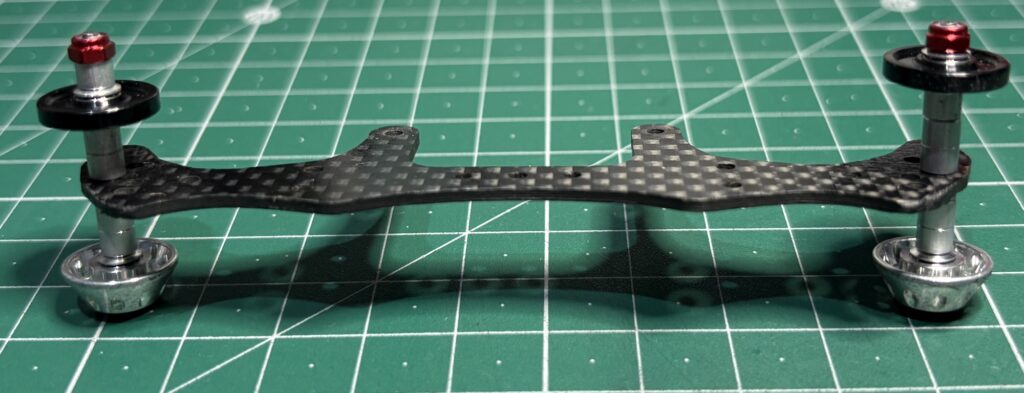

ステーは、「HG カーボンフロントワイドステー」、ローラーは下段に「13-12mm 2段アルミローラー」、上段に「13mmAAローラー」を使用しスタビにしています。
この時使うビスは、「キャップスクリュー」の25mmになります☆
今回24mmのタイヤ径で、サイドにマスダンパーを配置用のプレートをセット出来ないので、フロントにマスダンパーを配置します☆

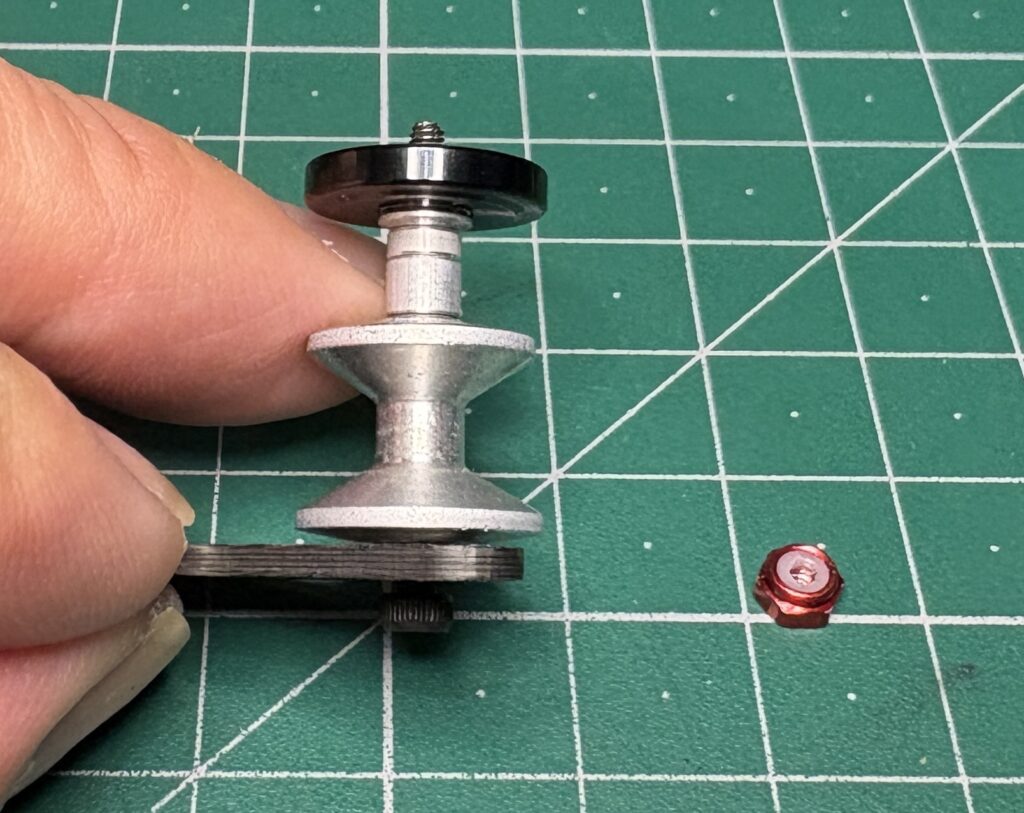

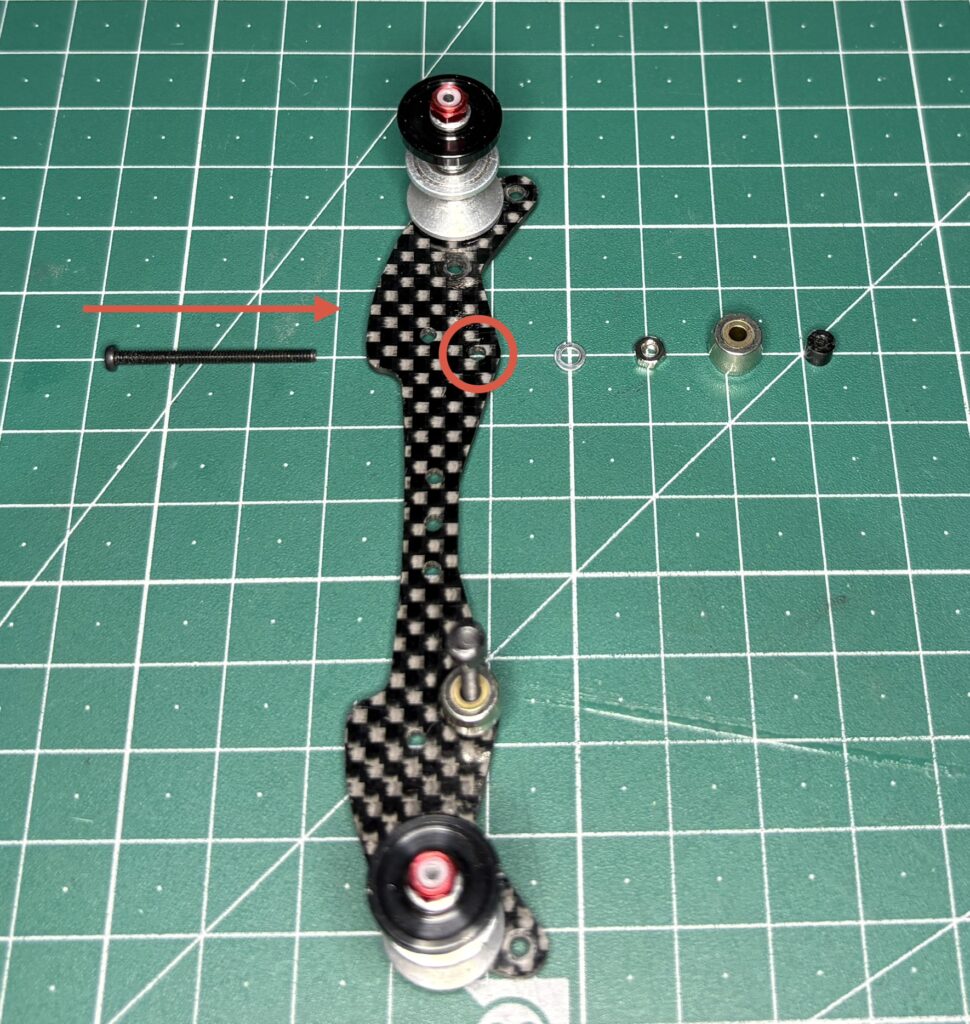

プレート裏から25mmビスを入れ、スプリングワッシャー➡︎ナット➡︎スリムマスダンパー➡︎ゴム管の順にセットします。
コースや速度域によって、マスダンパーの種類や重さを調整してみて下さい☆

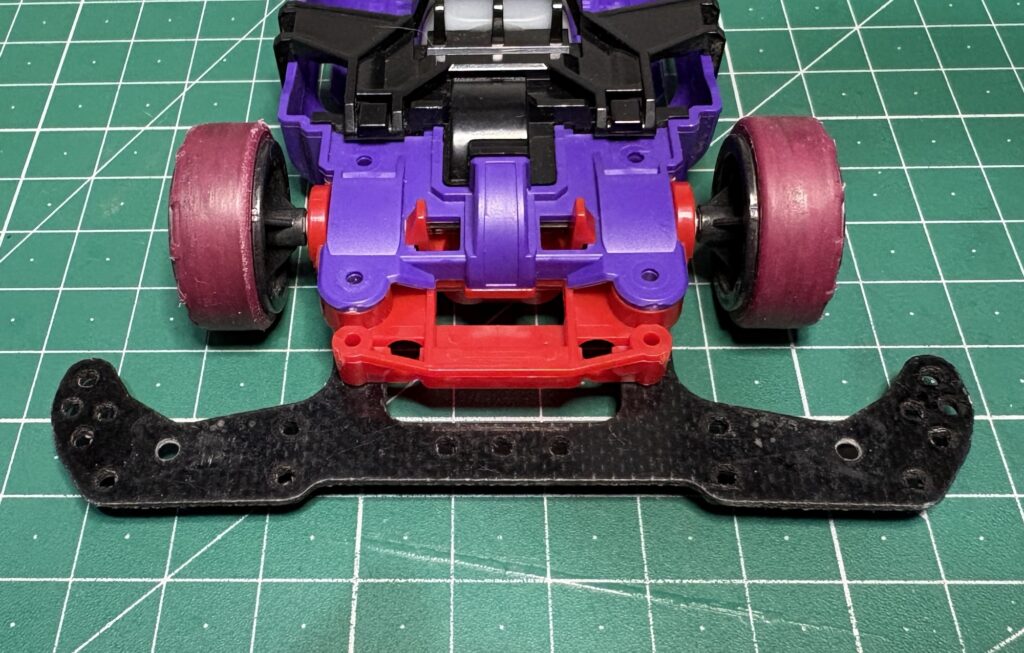

次にバンパーのベースプレートですが、

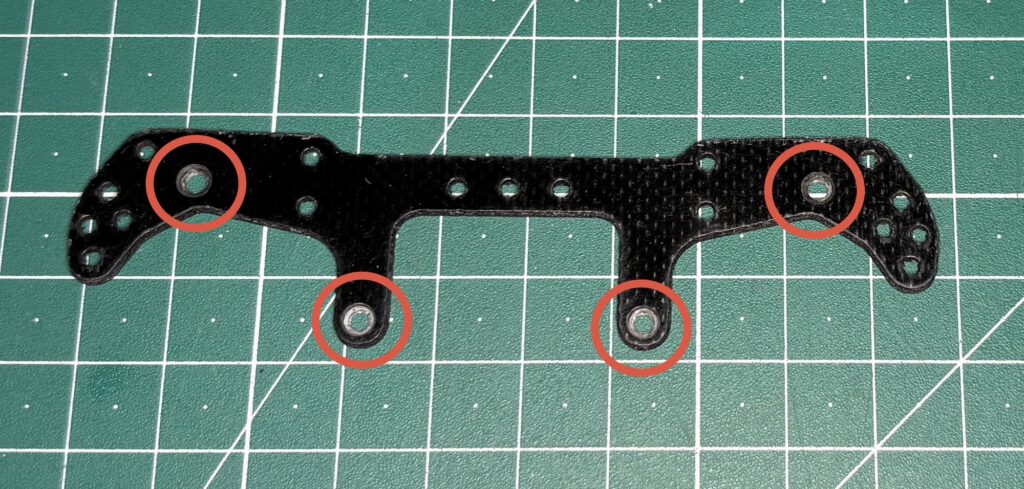

「ARシャーシ FRP リヤワイドステー」を使い、上図のように皿ビス加工をしておきます。
このプレートをバンパーのベースとして、
「6mm皿ビス」を使い、シャーシに取り付けます。

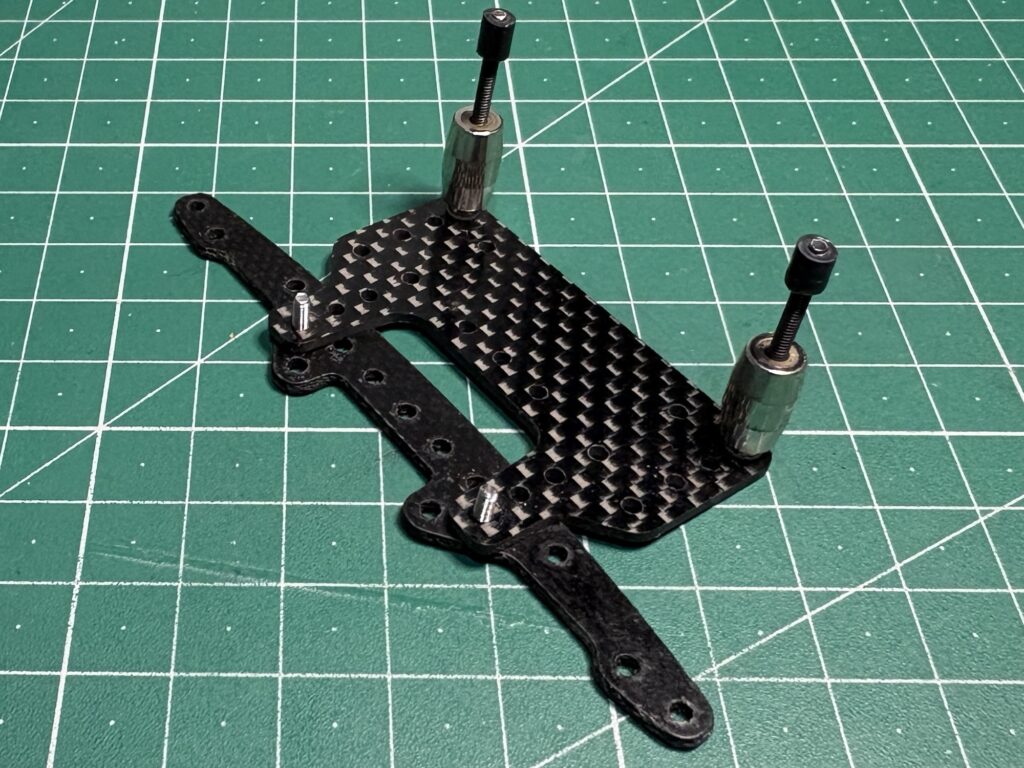

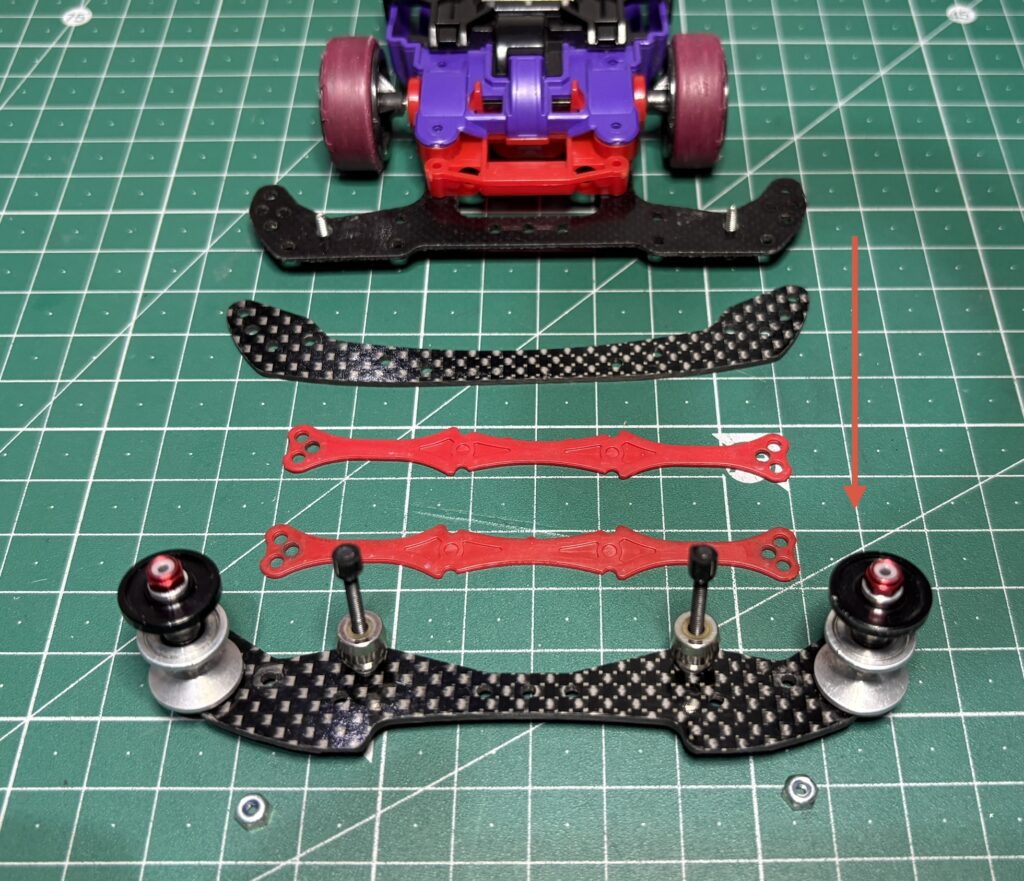

下から「8mm皿ビス」を入れ、「HG カーボンフロントワイドステー」を取り付けますが、このままローラーステーを取り付けると、スラスト角がゼロになってしまいますので、「角度調整プレート」を挟みます。今の所3度分のスラスト角にしていますが、LCが辛い場合には少し角度を足して行きます☆
また、間に「HG カーボンフロントワイドステー」を挟んでおきます。

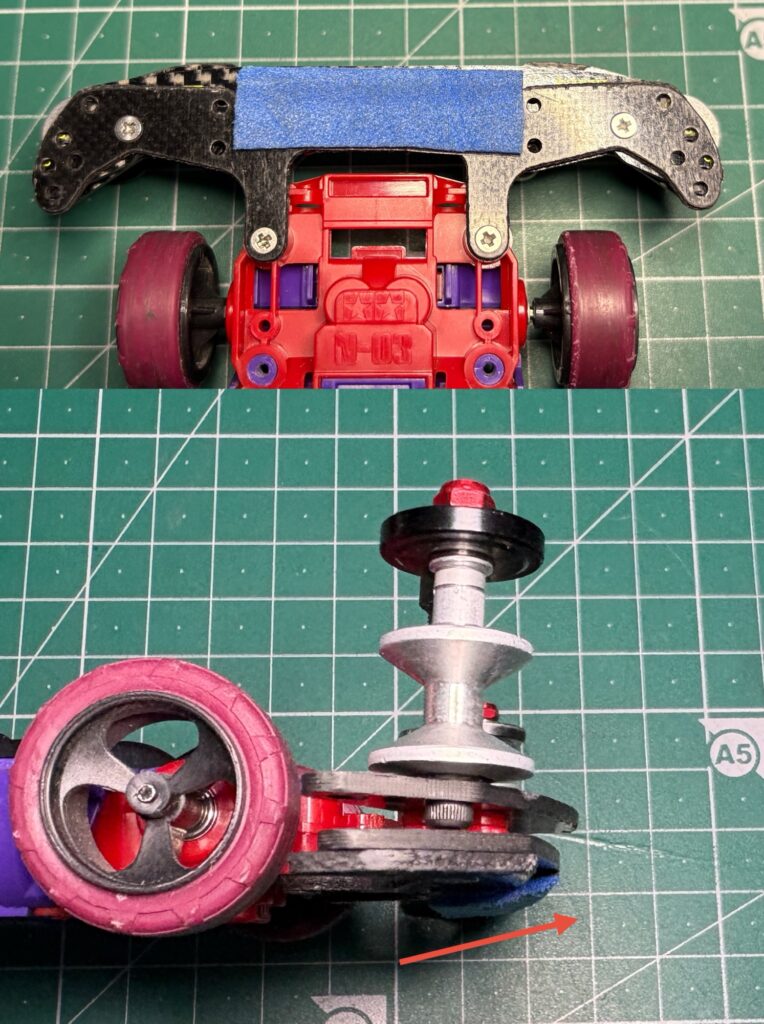

すると、フロントにブレーキを貼る場合
このようにブレーキを斜めに貼る事が出来るようになります☆
リヤ周り
まずはローラーステーから見ていきましょう。
ステーは、「HG カーボンリヤワイドステー」を使用し、上段には「13mmAAローラー」、下段には「軽量13mmAAローラー（テーパータイプ）」を使用します。
この時使うビスは、「キャップスクリュー」の30mmになります。

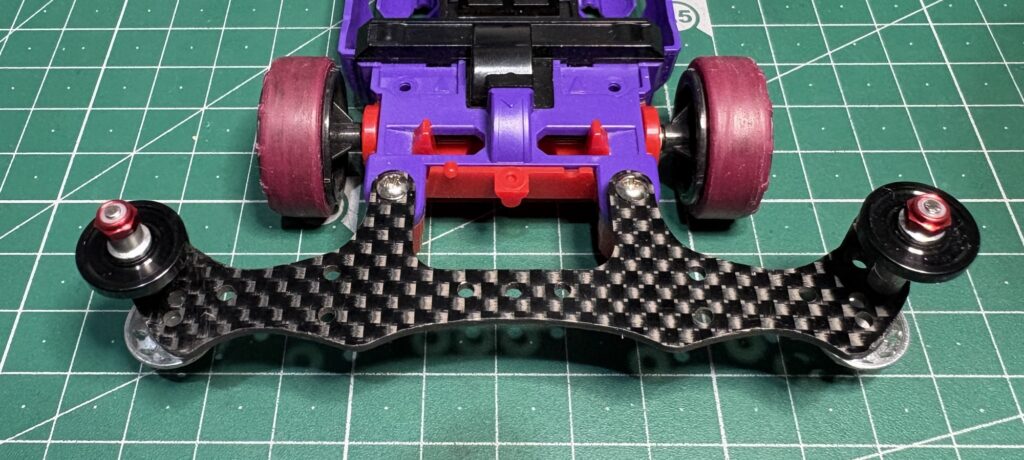

組み込んだら、トラスビスを使ってシャーシに取り付けます☆
次にブレーキ関係について見て行きます。

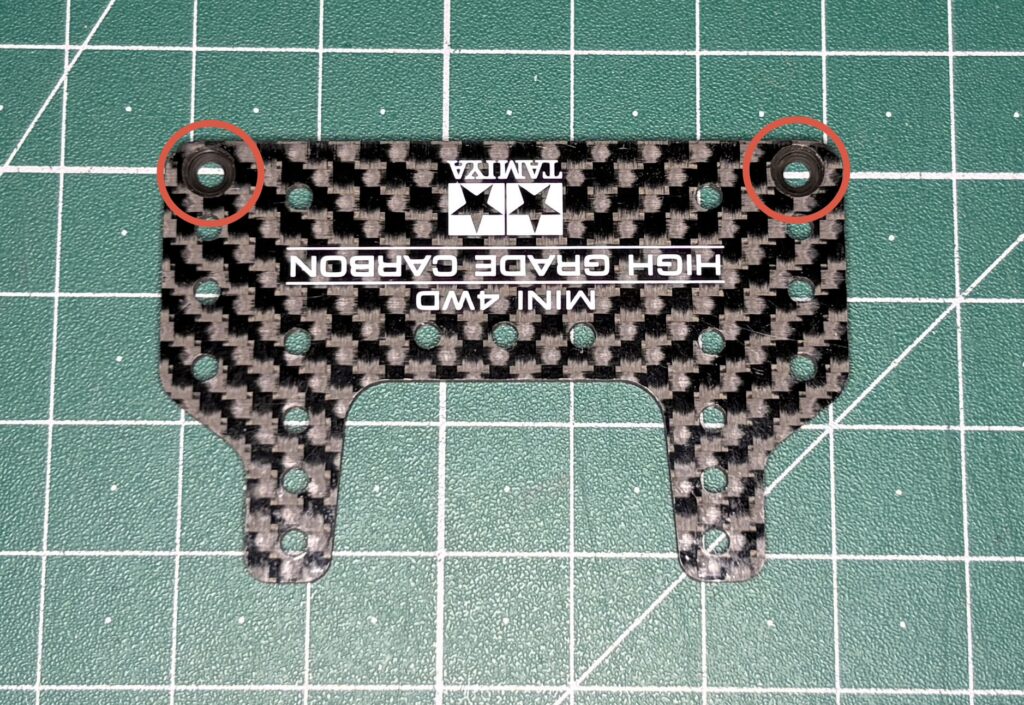

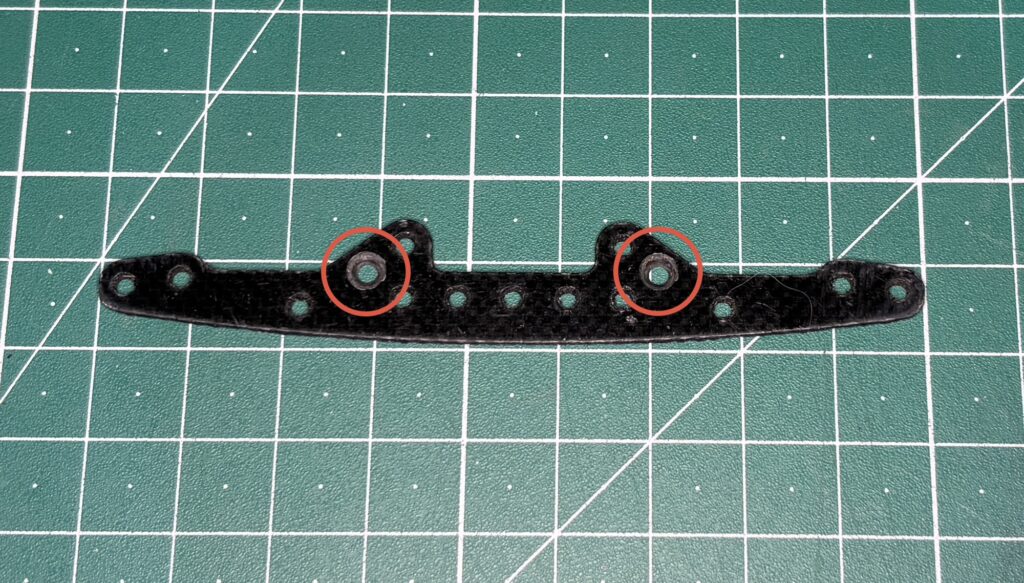

「HG カーボンブレーキステー（1.5mm）」を使用し、マスダンパー取付け用の皿ビス加工をしておきます。

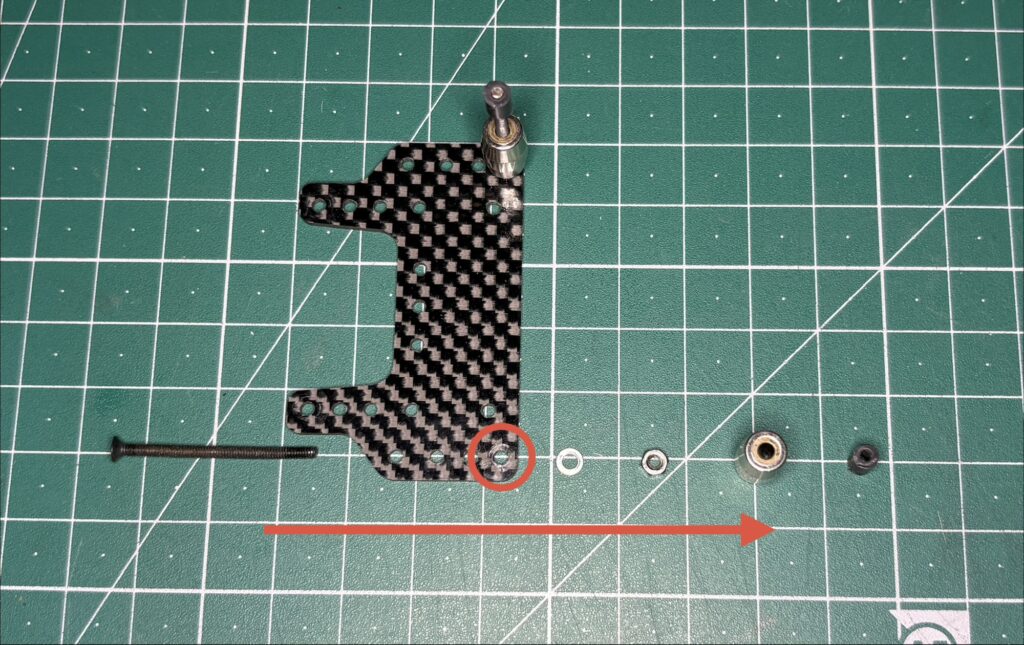

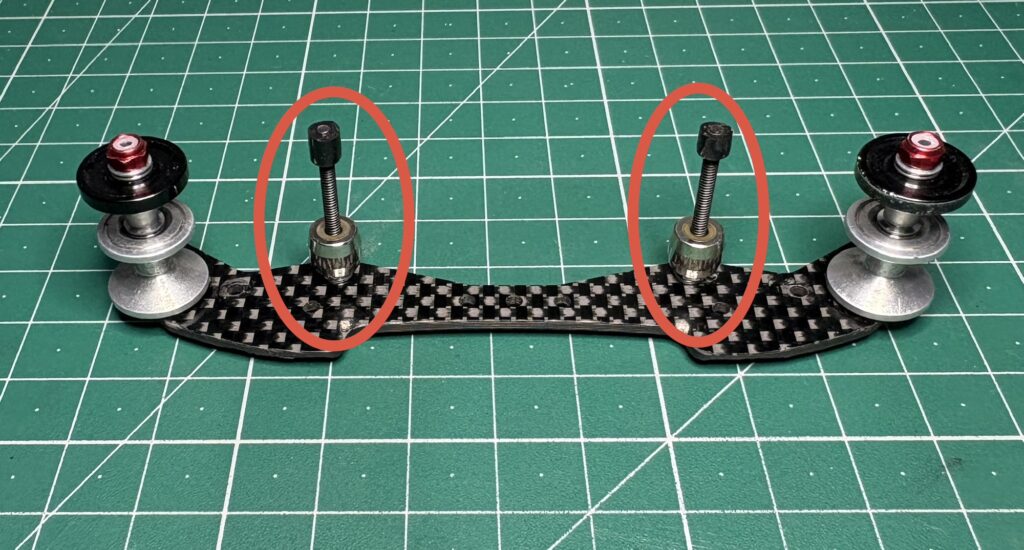

上図のように、「30mm皿ビス」➡︎「スプリングワッシャー」➡︎「ナット」➡︎「スリムマスダンパー（長）」➡︎「ゴム管」 の順に装着します☆
マシンがコースのフェンスに乗り上げた時の対策として、ローラー頭の引っ掛かり防止ステーを作ります。
「スーパーXシャーシ FRP マルチ強化プレート」を使用し、上図のように皿ビス加工をしておきます。
下記のようにブレーキステーと組み合わせ、

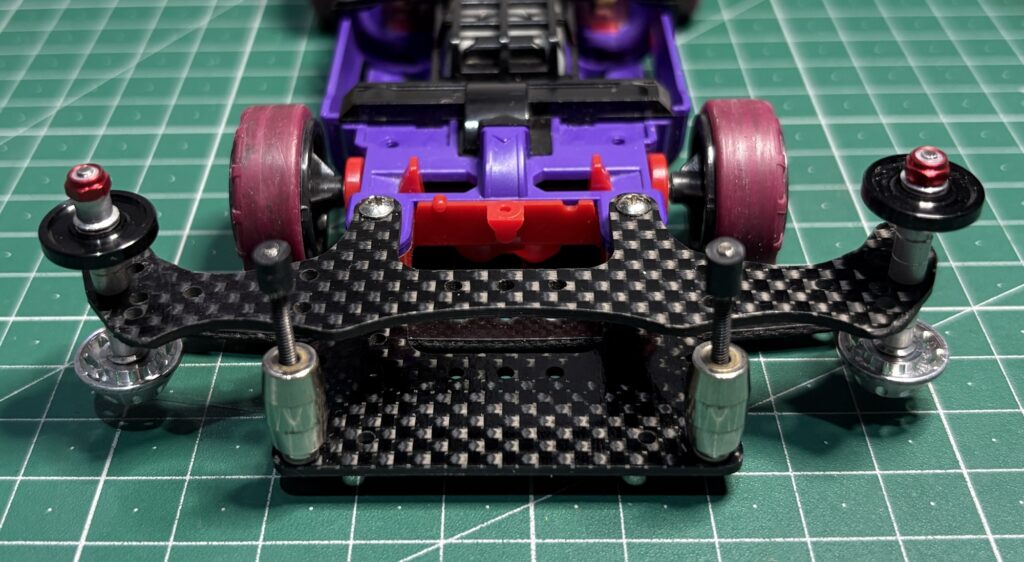

このような形にして、シャーシに装着します。この時使うビスは「8ｍｍ皿ビス」になります。
まとめ
という事で今回は「MSシャーシ」のストッククラスマシンの紹介をさせて頂きました☆
扱い易いシャーシですので、一度は作成してみる事をオススメします^ ^
最後まで読んで頂きありがとうございました♪
